Краткое содержание
Это устройство представляет собой устройство обнаружения принадлежностей резервуара (дыхательный клапан, пламегаситель, гидравлический предохранительный клапан) и является операционной платформой для определения соответствия принадлежностей резервуара. Это устройство можно использовать для обнаружения принадлежностей резервуаров-хранилищ диаметром от DN50 до DN250 и от DN50 до DN350. Основные параметры обнаружения включают давление открытия, скорость вентиляции, рабочее давление и перепад давления.
В соответствии со стандартом: Q/TMLYB09-2021 Мобильное устройство для проверки крепления нефтяных баков.
Техническая спецификация: Q/SY 08007-2017. Технические характеристики проверки аксессуаров нефтяных резервуаров.

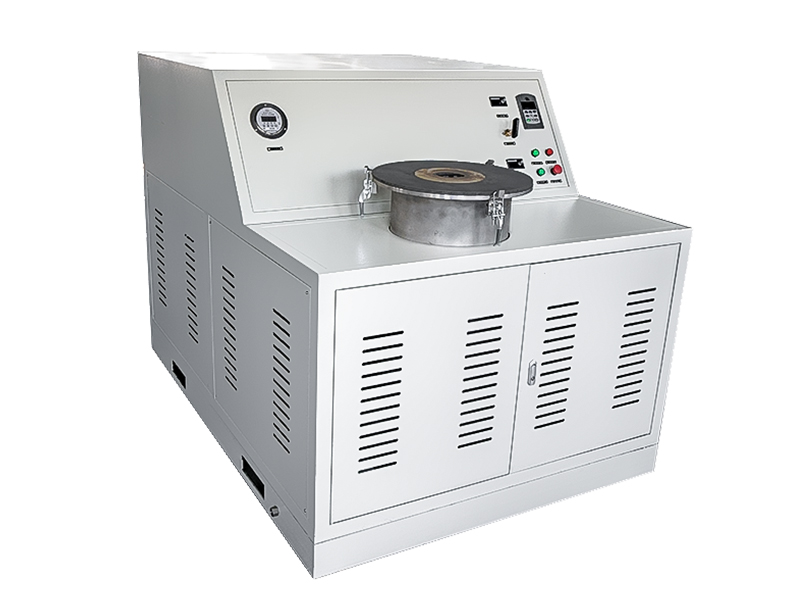

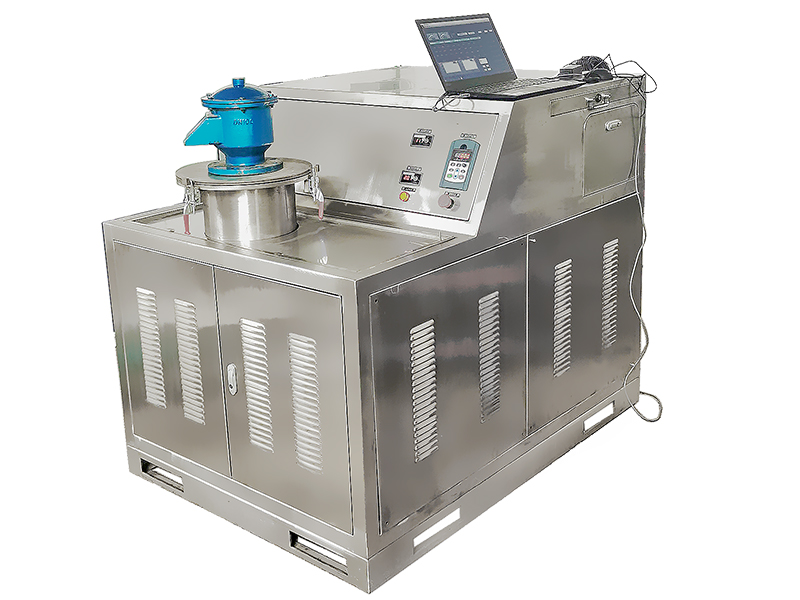

Структура этого устройства показана на схеме и в основном состоит из системы питания, системы наведения, системы управления, платформы обнаружения и т. д., обеспечиваемых вентилятором источника воздуха.
Основные технические параметры
Внешние размеры DN250: 1070*1480*1200мм (длина*ширина*высота)
Внешние размеры DN350: 1400*1900*1400мм (длина*ширина*высота)
Испытательное напряжение источника питания DN250: однофазное переменное напряжение 220 В.
Испытательное напряжение источника питания DN350: трехфазное, 380 В.
● Диапазон диаметров аксессуаров для обнаружения: DN50~DN350 мм.
Точность измерения расхода: уровень 1,0
Диапазон измерения расхода DN250: 50–2800 Нм3/ч (положительное давление), 50–2000 Нм3/ч (отрицательное давление)
Диапазон измерения расхода DN350: 50–5400 Нм3/ч (положительное давление), 50–3000 Нм3/ч (отрицательное давление)
Точность измерения давления: уровень 0,065
Диапазон измерения давления: ± 5 кПа
Максимальная мощность DN250: 9 кВт
Максимальная мощность DN350: 19 кВт
Разрешение регулировки расхода: 0,2%
DN250 Вес: 500 кг
DN350 Вес: 800 кг
