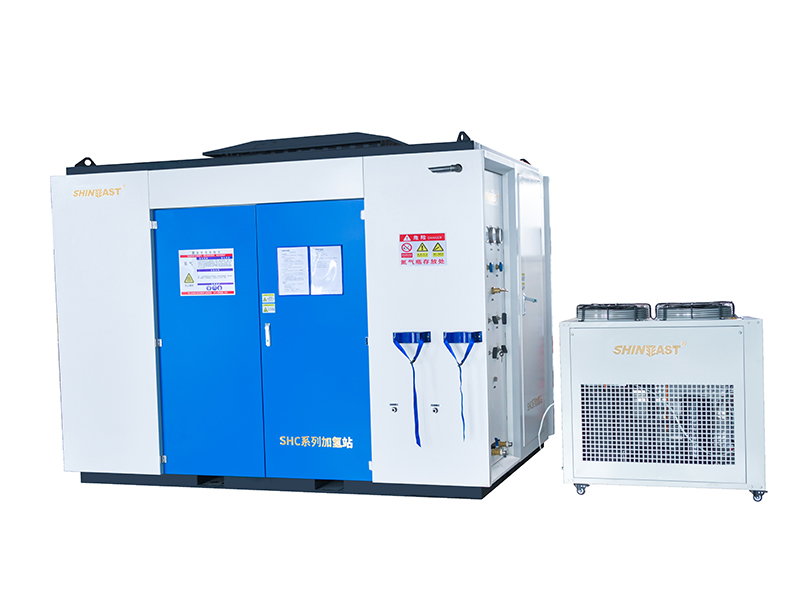

Введение в оборудование
В основе водородного компрессора, используемого на водородной заправочной станции, лежит водородный бустер с жидкостным приводом и расчетным давлением до 100 МПа, используемый для заправки водородом автомобилей, работающих на водородном топливе с давлением 70 МПа на заправочной станции.
Водородная компрессорная система отличается высокой степенью интеграции, простотой эксплуатации, гибким управлением, удобством обслуживания и низкой общей стоимостью.
Состав оборудования
Оборудование в основном состоит из газового компрессора с жидкостным приводом, гидравлической насосной станции, системы охлаждения и электрической части управления.
Функция газового компрессора с жидкостным приводом: Компрессор использует гидравлическое давление в качестве источника приводной энергии для повышения давления газа до определенного давления и достигает номинального давления выхлопных газов, когда расход соответствует требованиям.
Технический параметр
Модель оборудования: SHC-100-500-H2
Сжатая среда: газообразный водород высокой чистоты.
Тип сжатия: гидравлический поршневой тип
Уровень сжатия: два уровня
Давление на впуске (МПа): 5-20,0
Температура на входе (℃): ＜ 40
Максимальное давление выхлопа (МПа): 100
Температура выхлопных газов (после охлаждения) (℃): ≤ 40
Заправочная способность (кг³/сут) 12ч: ≥ 500 (вход 12,5МПа, выпуск 45МПа)
Метод охлаждения: водяное охлаждение
Напряжение двигателя (В): 380 В/50 Гц
Уровень взрывозащиты: Ex dII CT4
Применимые случаи: водородные заправочные станции.
