Описание продукта
Испытательное оборудование должно соответствовать соответствующим национальным стандартам.
Цветовая маркировка газового баллона GB7144
GB8335 Специальная резьба для газовых баллонов
GB/T8336 Специальные резьбомеры для газовых баллонов
GB/T925 Метод гидростатических испытаний газовых баллонов
GB12135 Технические условия для станции периодического осмотра газовых баллонов GB/T12137 Метод испытания герметичности газовых баллонов
GBI5382 Общие спецификации для клапанов газовых баллонов
JB4730-94 Неразрушающий контроль сосудов под давлением
ТСГЗ700 Типовые правила для учреждений по контролю и испытаниям специальной техники ТСГР0009-2009 Положение по надзору за безопасностью газовых баллонов, изданное Государственным управлением по надзору за качеством и технологиями от 24 апреля 2003 г. № 46.

Диапазон испытаний:
Испытательная линия применима к ацетиленовым баллонам для регулярной проверки, баллонам со стальной футеровкой по окружности различных типов и спецификаций, с номинальным рабочим давлением 16-25 МПа и номинальным объемом 30-230 л.
1. Технические параметры бесшовного цилиндра:
① Внешний диаметр газового баллона: φ 219-φ426 мм.
② Длина цилиндра: 600-2000 мм.
③ Вес газового баллона: ≤ 160 кг.
2. Форма цилиндра: форма А (закрытие снизу), форма Б (вогнутое дно).

Производительность:
1. Проходите ежегодную проверку ацетиленового баллона.
2. Он подходит для комплексной онлайн-проверки газовых баллонов различных спецификаций и соответствует требованиям соответствующих национальных правил и стандартов проверки.
3. Испытательная линия имеет определенные возможности автоматической работы для реализации процесса потока, что значительно повышает эффективность испытаний и обеспечивает качество испытаний.

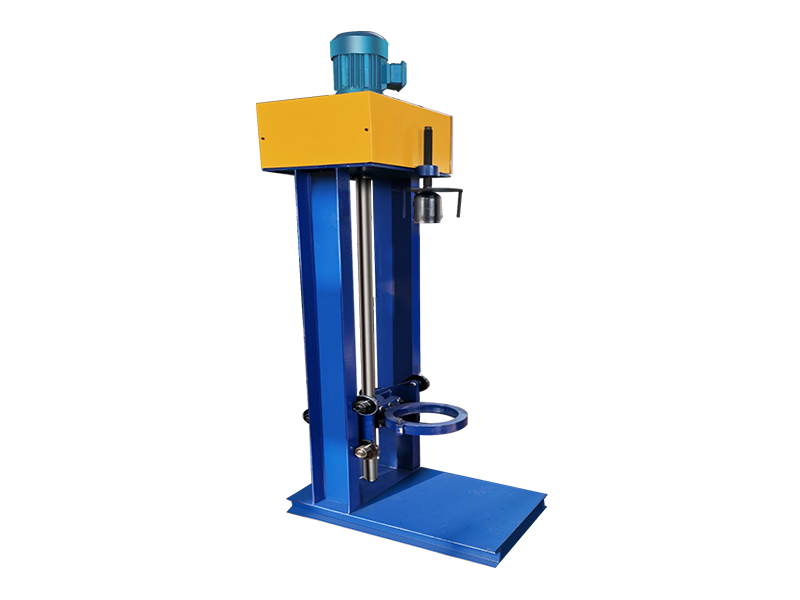

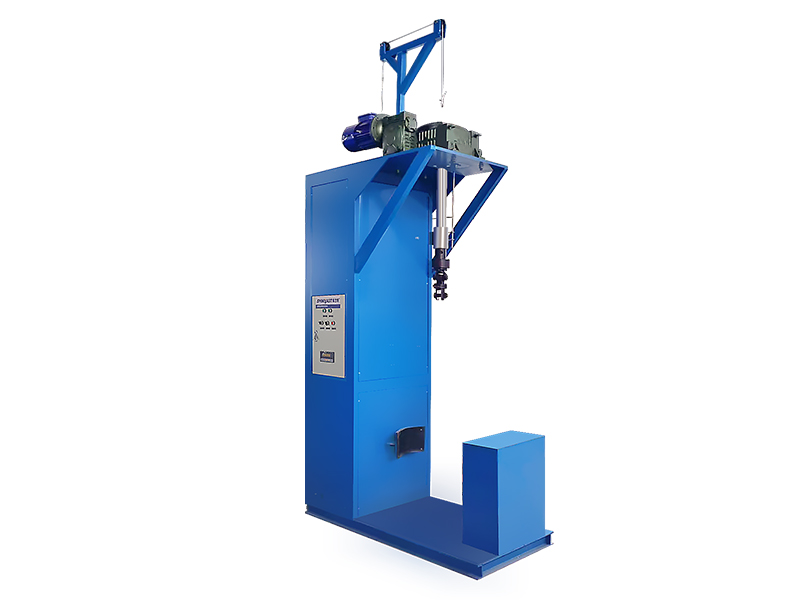

Машина для загрузки и разгрузки клапанов баллонов

Машина для загрузки и разгрузки клапанов цилиндров Shineeast спроектирована и изготовлена в соответствии с требованиями Китая, в которых строго запрещено использовать плоскогубцы для трубных цепей или другие инструменты, которые легко повредить корпус цилиндра, для загрузки и разгрузки клапанов цилиндров, а также требования к цилиндрам. производители, станции осмотра и другие работы по загрузке и разгрузке клапанов баллонов. Оборудование подходит для клапанной загрузки и разгрузки различных газовых баллонов с диаметром клапана 219-426 мм. Простое управление, безопасная и надежная работа.

Основные технические параметры:
Модель: PFX-01
Тип: горизонтальный тип, вертикальный тип
(1) Мощность двигателя: 1,5 кВт
(2) Коэффициент передачи: 1: 60
(3) Скорость шпинделя: 15 об/мин.
(4) Давление источника воздуха: 0,5-0,8 МПа.
(5) Применимые цилиндры: диаметр 219–426 мм, длина: 600–2000 мм.
(6) Режим управления: ручной/автоматический

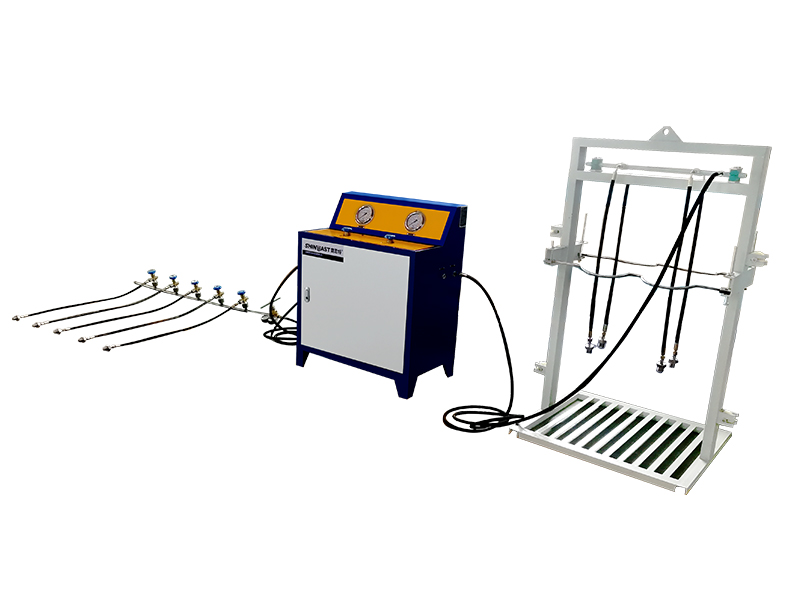

Машина для гидростатических испытаний газовых баллонов


Машина для гидростатических испытаний Shineeast для газовых баллонов представляет собой метод испытаний с водяной рубашкой, который применим ко всем гидростатическим испытаниям, где требуется определение объемного расширения. Он состоит из помещения цилиндра, наполненного водой, в испытательную рубашку, наполненную водой. Затем к цилиндру прикладывается давление, заставляющее цилиндр расширяться. Общее и постоянное объемное расширение цилиндра определяют путем измерения количества воды, вытесненной в результате расширения цилиндра под давлением и после сброса давления. Это единственный метод испытаний, который позволяет повторно квалифицировать баллон для заправки на 10 % выше указанного рабочего давления.

Машина для гидростатических испытаний газовых баллонов Shineeast применима для внешних измерений гидростатических испытаний различных газовых баллонов высокого давления, а также для полного набора эксплуатационных испытаний, таких как взвешивание пустого баллона, впрыск воды, выпуск воздуха, взвешивание полного баллона, гидростатические испытания и т. д. осуществляются с помощью компьютера. В ходе испытания можно точно измерить объемную остаточную деформацию цилиндра, чтобы обеспечить безопасное использование цилиндра. Машина спроектирована и изготовлена в соответствии с методом гидростатических испытаний газовых баллонов GB/T9521.

Основные технические параметры:
(1) Испытательное давление: 0-70 МПа.
(2) Применимый цилиндр: наружный диаметр: φ 219–426 мм, длина: 600–2000 мм.

(3) Давление приводного воздуха: 0,6-0,8 МПа.

(4) Расход воздуха: ≥ 1 м3/мин.

(5) Электроэнергия: 220 В/50 Гц.

(6) Режим управления: компьютерное управление и карта сбора данных (американский NI)

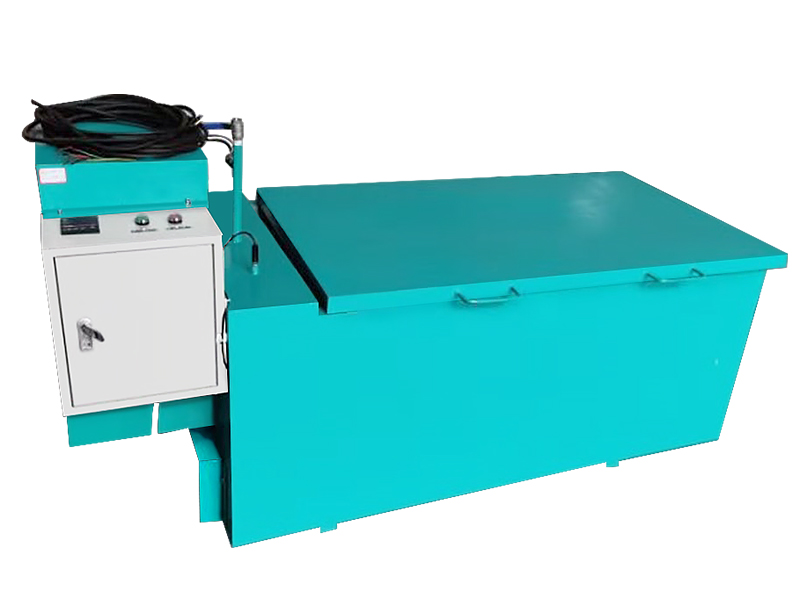

Машина для испытания на утечку воздуха для газовых баллонов
Конфигурация системы:
Машина для испытания на утечку воздуха в основном состоит из воздушного компрессора высокого давления, резервуара для воды, шкафа управления и группы накопительных цилиндров.

Технические параметры машины для проверки герметичности газовых баллонов QM-2:
Тип: КМ-2
Испытательное давление: 200 Бар
Эффективность работы: 5-10 шт. газовых баллонов в час.
Давление приводного воздуха: 0,6-0,8 МПа
Электроснабжение: 380 В/50 Гц.
Количество станций: Две станции
Смещение воздуха от высокого давления: 1,5 Н м3/мин.
Тип охлаждения: Ветровое охлаждение

Внутренняя сушильная машина цилиндра
Машина для внутренней сушки цилиндров Shineeast используется для сушки внутренней части газового баллона после гидростатических испытаний, а самый простой способ удалить воду внутри баллона — продуть его горячим воздухом. Это оборудование использует режим электрического нагрева, а температура регулируется. Вентилятор направляет горячий воздух внутрь цилиндра для сушки.
Оборудование оснащено электрическим нагревателем и вентилятором, имеет компактную конструкцию, удобную установку, простоту использования и надежную работу. Это одно из необходимых специальных устройств для внутренней сушки газовых баллонов.

Основные технические параметры
Модель: ГЗ-01
(1) Применимый цилиндр: диаметр 219–426 мм, длина 600–2000 мм.
(2) Установленная температура: 0–100 ℃.
(3) Общая мощность: 17 кВт.
(4) Стойка для переворота бутылок: 2 станции.

(5) Рабочая эффективность: ≥ 12 шт./ч.

(6) Количество станций: 4 станции

(7) Габаритные размеры: около 2100 × тысяча × 1100 мм.

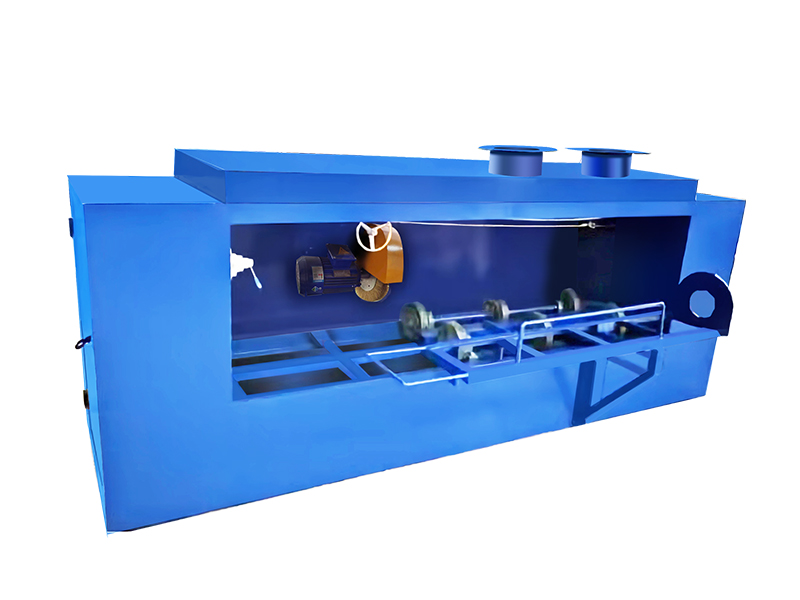

Комбинированная машина для очистки, сушки и розлива воды
Комбинированная машина оснащена зажимным устройством и мотор-редуктором, которые позволяют машине переворачивать газовый баллон на 180 градусов, что позволяет осуществлять заливку воды из газового баллона; Машина также оснащена одним водяным насосом высокого давления и одной паропаровой машиной, водяной насос высокого давления отвечает за очистку внутренней части цилиндра, а паропаровая машина используется для сушки внутренней части цилиндра.
Последовательность операций машины: заливка воды, очистка внутренней части цилиндра, сушка внутренней части цилиндра.
Машина применима для цилиндров диаметром от 200 до 406 мм и высотой 700-1300 мм; и он может работать с одним газовым баллоном одновременно.

Модель: СМ-01-01
Применимый размер цилиндра: Внешний диаметр: 200-406 см, высота: 700x1300 мм.
Скорость опрокидывания: 3,8 об/мин.
Мотор-редуктор: 2,2 кВт/380 В
Сушильная часть (генератор пара): 9 кВт/380 В
Водяной насос для очистки цилиндра: 0,75 кВт/380 В.
угол опрокидывания: 180°
Давление воздуха: 3-8 бар
Количество станций: Одна станция

Основные части машины: поворотная стойка, панель управления, коробка передач, водяной насос, парогенератор и т. д.

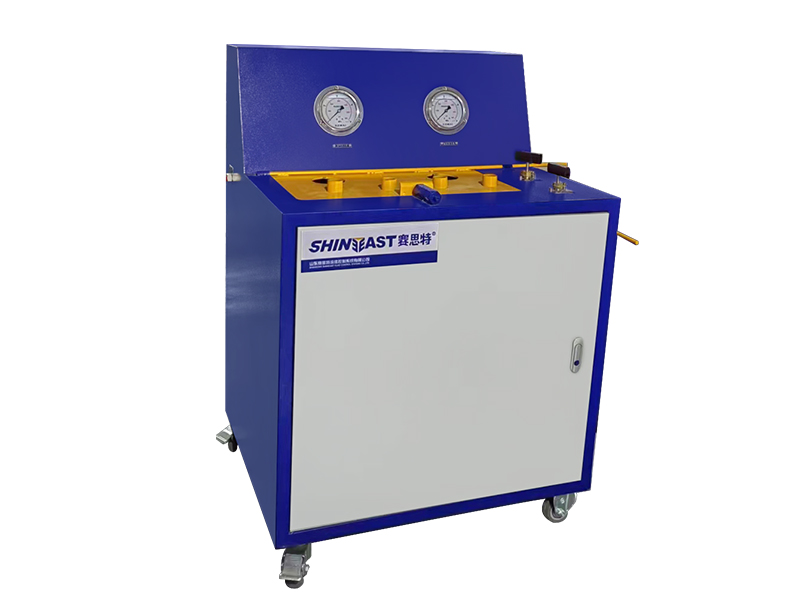

Машина для испытания клапанов цилиндров

Основные технические параметры

Модель: FX-01

(1) Давление источника воздуха: ≥ 20 МПа.

(2) Испытательное давление: 20 МПа.
(3) Испытательная среда: сжатый воздух.
(4) Давление вождения: 0,4-0,8 МПа.
(5) Рабочая эффективность: 40-50 шт./ч.
(6) Габаритные размеры: около 750 × 650 × 1200 мм.
