Испытательное оборудование должно соответствовать соответствующим национальным стандартам

GB24162-2009 Периодическая проверка и оценка баллонов со сжатым природным газом для автомобилей с металлическим лейнером и волокнистой кольцевой намоткой

GB7144 Цветовая маркировка газовых баллонов

GB8335 Специальная резьба для газовых баллонов

GB/T8336 Специальные резьбовые калибры для газовых баллонов

GB/T925 Метод гидростатического испытания газовых баллонов

GB12135 Технические условия для станций периодической проверки газовых баллонов GB/T12137 Метод испытания герметичности газовых баллонов

GBI5382 Общие технические условия для клапанов газовых баллонов

GBI7258 Газовые баллоны со сжатым природным газом для автомобилей

GB17,926 Клапаны газовых баллонов со сжатым природным газом для транспортных средств

GB19533 Периодическая проверка и оценка газовых баллонов со сжатым природным газом для автомобилей

JB4730-94 Неразрушающий контроль сосудов под давлением

TSGZ700 Стандартные правила проверки и испытаний специальных видов оборудования TSGR0009-2009 Правила надзора за безопасностью газовых баллонов, изданные Государственным управлением по контролю качества и техническому надзору 24 апреля 2003 года, № 46



Диапазон испытаний:

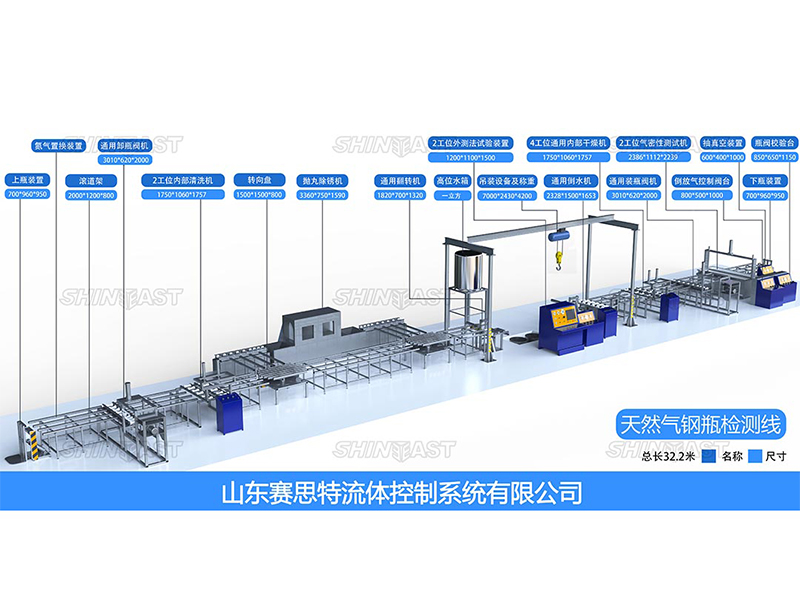

Испытательная линия предназначена для периодической проверки и оценки баллонов со сжатым природным газом и баллонов различных типов и спецификаций со стальной футеровкой и кольцевой намоткой, с номинальным рабочим давлением 16-25MPa и номинальным объемом 30-230L.

1. Технические параметры баллонов для природного газа:

① Наружный диаметр газового баллона: φ 219-φ426mm

② Длина баллона: 600-2000mm

③ 3 Масса газового баллона: ≤ 160Kg



2. Форма баллона: форма A (с плоским днищем), форма B (с вогнутым днищем)

Характеристики:

1. Соответствует требованиям ежегодной проверки газовых баллонов транспортных средств.

2. Подходит для комплексной поточной проверки газовых баллонов различных спецификаций и соответствует требованиям соответствующих национальных нормативов и стандартов по проверке баллонов для природного газа.

3. Испытательная линия обладает определенной способностью к автоматической работе, обеспечивает выполнение технологического процесса, значительно повышает эффективность испытаний и гарантирует качество испытаний

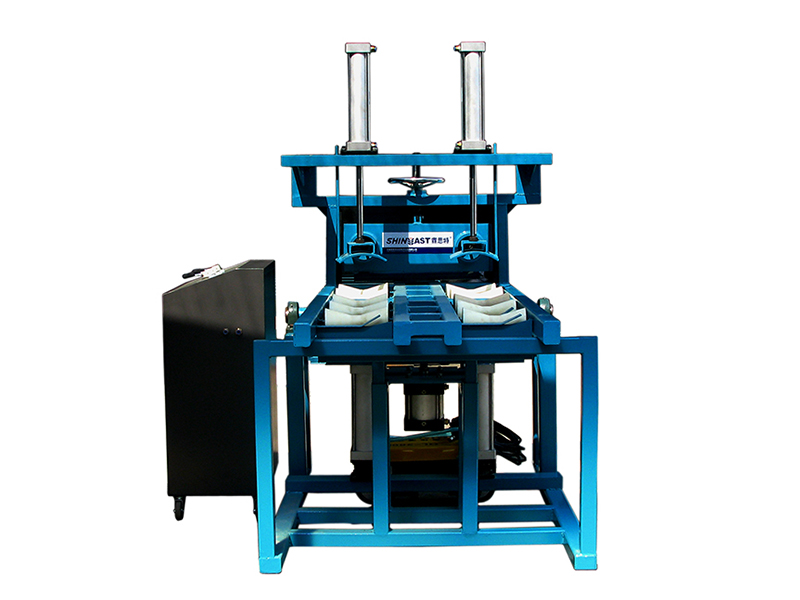

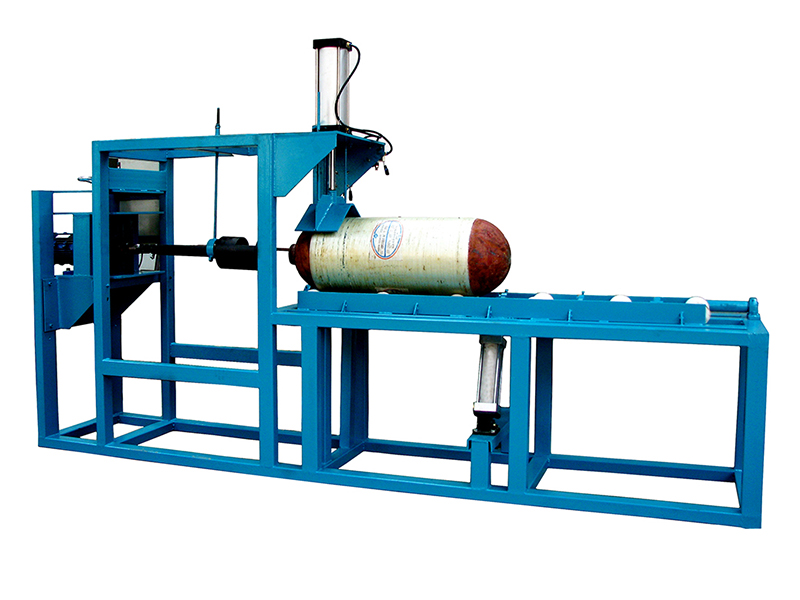

Машина для установки и снятия клапанов газовых баллонов

Машина для установки и снятия клапанов газовых баллонов Shineeast разработана и изготовлена в соответствии с действующими в Китае требованиями, согласно которым строго запрещается использовать трубные ключи или другие инструменты, способные легко повредить корпус баллона, для установки и снятия клапанов газовых баллонов, а также с учетом требований производителей баллонов, инспекционных станций и других предприятий, выполняющих работы по установке и снятию клапанов газовых баллонов. Оборудование подходит для установки и снятия клапанов различных газовых баллонов диаметром φ 219- φ426mm. Простое управление, безопасная и надежная работа.


Основные технические параметры:

Модель: PFX-01

Тип: горизонтальный тип, вертикальный тип

(1) Мощность двигателя: 1.5kW

(2) Передаточное отношение: 1: 60

(3) Частота вращения шпинделя: 15r/min

(4) Давление источника воздуха: 0.5-0.8MPa

(5) Применяемые баллоны: диаметр φ 219- φ 426mm, длина: 600-2000mm

(6) Режим управления: ручной/автоматический

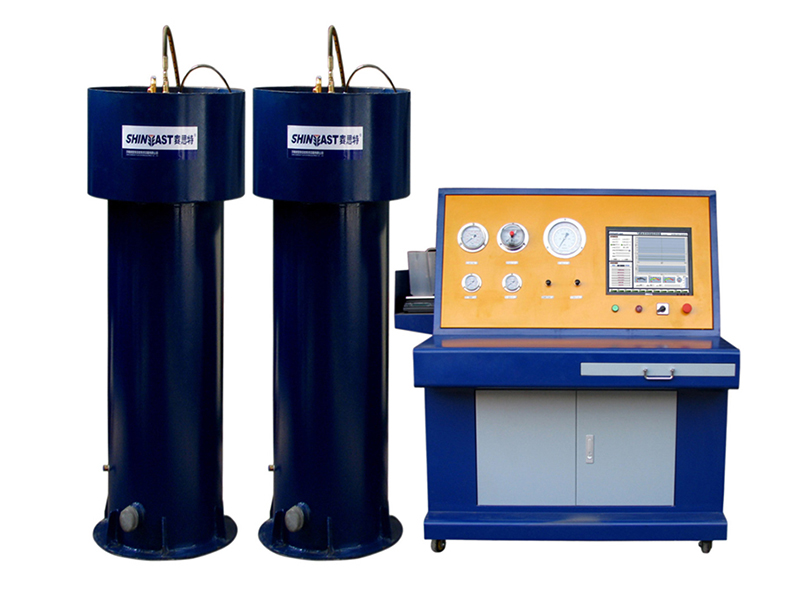

Машина для гидростатических испытаний газовых баллонов

Машина для гидростатических испытаний газовых баллонов Shineeast использует метод водяной рубашки и предназначена для всех гидростатических испытаний, при которых требуется определение объемного расширения. Баллон, заполненный водой, помещается внутрь испытательной рубашки, заполненной водой. Затем внутри баллона создается давление, вызывающее его расширение. Полное и остаточное объемное расширение баллона определяется путем измерения количества воды, вытесненной при расширении баллона под давлением и после сброса давления. Это единственный метод испытаний, позволяющий повторно аттестовать баллон для заполнения до уровня, превышающего указанное рабочее давление на 10%.



Машина для гидростатических испытаний газовых баллонов Shineeast предназначена для гидростатических испытаний различных газовых баллонов высокого давления методом внешнего измерения. Компьютер выполняет полный комплекс операций, включая взвешивание пустого баллона, закачку воды, удаление воздуха, взвешивание полного баллона, гидростатические испытания и т. д. В результате испытаний можно точно измерить остаточную деформацию объема баллона, чтобы обеспечить его безопасную эксплуатацию. Машина разработана и изготовлена в соответствии с GB/T9521 Метод гидростатического испытания газовых баллонов.


Основные технические параметры:

(1) Испытательное давление: 0-70MPa

(2) Применяемый баллон: наружный диаметр: φ 219 - φ 426mm, длина: 600 - 2000mm

(3) Давление приводного воздуха: 0.6-0.8MPa

(4) Расход воздуха: ≥ 1M3/min

(5) Электропитание: 220V/50Hz

(6) Режим управления: компьютерное управление и плата сбора данных (American NI)

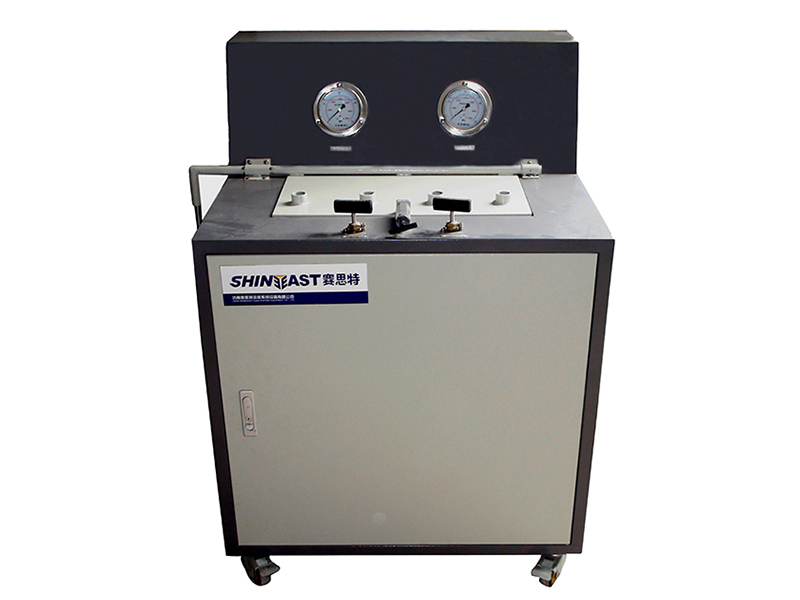

Машина для испытания герметичности газовых баллонов

Комплектация системы:

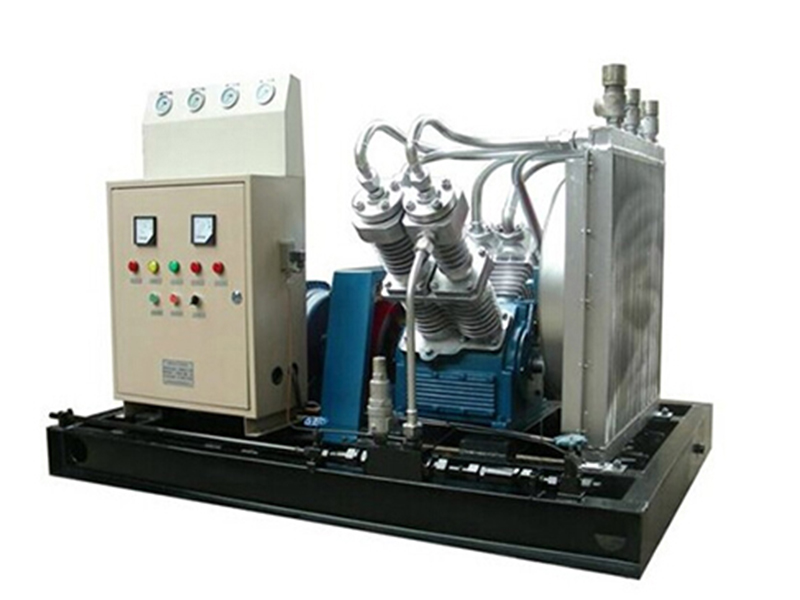

Машина для испытания герметичности в основном состоит из компрессора высокого давления, водяного бака, шкафа управления и группы накопительных баллонов.



Технические параметры машины для испытания герметичности газовых баллонов QM-2:

Тип: QM-2

Испытательное давление:  200 Bar

Рабочая производительность: 5-10 газовых баллонов в час

Давление приводного воздуха: 0.6-0.8Mpa

Электропитание:  380V/50Hz

Количество станций: две станции

Подача воздуха высокого давления: 1.5N M3/min

Тип охлаждения: воздушное охлаждение


Машина для внутренней сушки газовых баллонов

Машина для внутренней сушки газовых баллонов Shineeast используется для сушки внутренней поверхности газового баллона после гидростатических испытаний. Самый простой способ удалить воду из баллона — продувка горячим воздухом. В данном оборудовании используется электрический нагрев, температура регулируется. Вентилятор подает горячий воздух внутрь баллона для сушки.

Оборудование оснащено электрическим нагревателем и вентилятором, имеет компактную конструкцию, удобно устанавливается, просто в использовании и отличается надежной работой. Это одно из необходимых специальных устройств для внутренней сушки газовых баллонов.



Основные технические параметры

Модель: GZ-01

(1) Применяемый баллон: диаметр φ 219- φ 426mm, длина 600-2000mm

(2) Установочная температура: 0-100 ℃

(3) Общая мощность: 17KW

(4) Стенд для переворачивания баллонов: 2 станции

(5) Рабочая производительность: ≥ 12 шт./ч

(6) Количество станций: 4 станции

(7) Габаритные размеры: около 2100 × one thousand × 1100mm
Комбинированная машина для очистки, сушки и слива воды

Комбинированная машина оснащена зажимным устройством и мотор-редуктором, благодаря чему может поворачивать газовый баллон на 180 градусов для слива воды из газового баллона. Машина также оснащена одним водяным насосом высокого давления и одним парогенератором: водяной насос высокого давления предназначен для очистки внутренней поверхности баллона, а парогенератор используется для ее сушки.

Последовательность операций машины: слив воды — очистка внутренней поверхности баллона — сушка внутренней поверхности баллона.

Машина предназначена для баллонов диаметром от 200mm до 406mm и высотой 700-1300mm; за один раз она может обрабатывать один газовый баллон.


Модель: CM-01-01

Размер применяемого баллона: наружный диаметр: 200-406cm, высота: 700x1300mm

Скорость переворачивания: 3.8 r/min

Мотор-редуктор: 2.2KW/380V

Сушильная часть (парогенератор): 9KW/380V

Водяной насос для очистки баллона: 0.75KW/380V

Угол переворачивания: 180°

Давление воздуха: 3-8 bar

Количество станций: одна станция

Основные части машины: стенд для переворачивания, панель управления, редуктор, водяной насос, парогенератор и т. д.

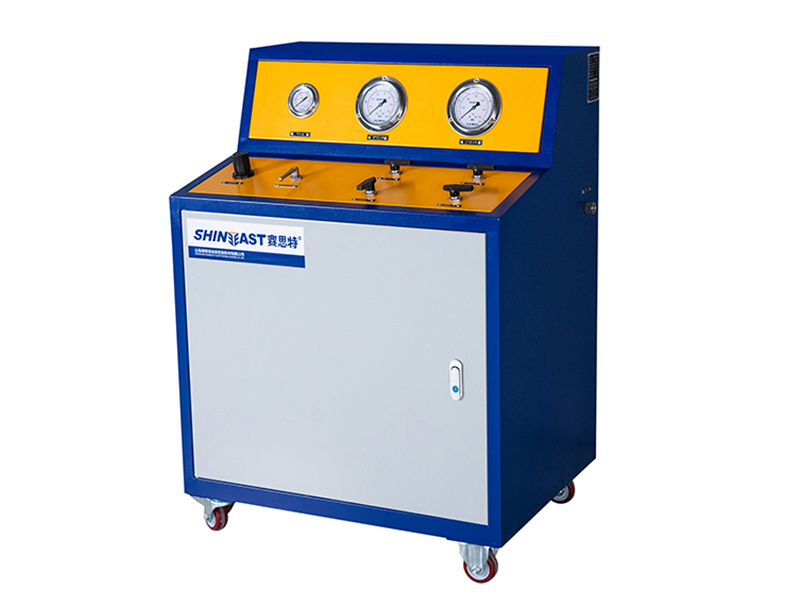

Машина для испытания клапанов газовых баллонов

Основные технические параметры

Модель: FX-01

(1) Давление источника воздуха: ≥ 20 MPa

(2) Испытательное давление: 20MPa

(3) Испытательная среда: сжатый воздух

(4) Приводное давление: 0.4-0.8 MPa

(5) Рабочая производительность: 40-50 шт./ч

(6) Габаритные размеры: около 750 × 650 × 1200mm
